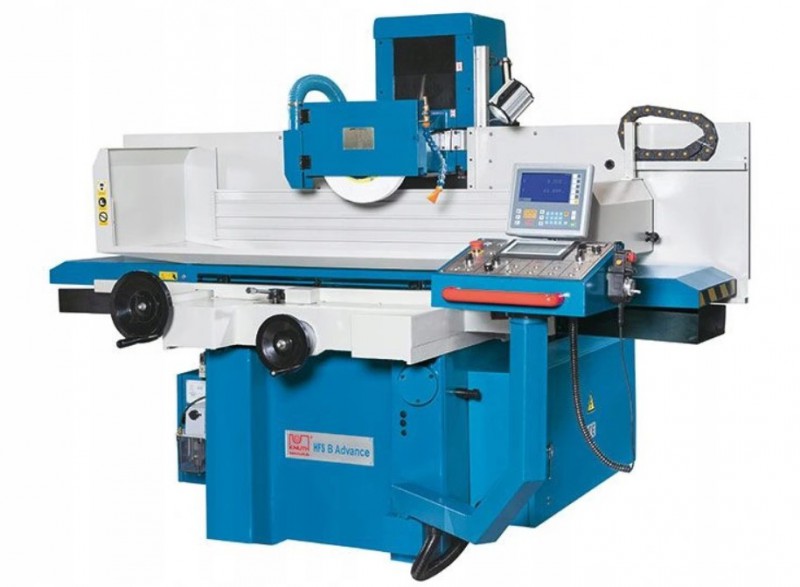

Precyzja i niezawodność do obrabianych przedmiotów o małych i średnich gabarytach

• Przesuw osi-X 850 mm
• Przesuw osi-Y 440 mm
• Wymiary tarcz ściernych 355x40x127 mm

Opis

• ciężki korpus maszyny z odlewu żeliwnego zapewnia stabilność i odporność na skręcanie i wyposażony jest w podwójne prowadnice „V” do ruchu wzdłużnego i kombinowane prowadnice „V” i płaskie do ruchu poprzecznego
• przestrzeń robocza jest zabezpieczona przez łatwo dostępną obudowę

Wrzeciono ściernicy

• duże wrzeciono ściernicy, dynamicznie wyważone, w pełni uszczelnione i nie wymagające smarowania
• wstępnie mocowane precyzyjne łożyska umożliwiają maksymalną wydajność szlifowania i zapewniają niezawodność przez wiele godzin pracy produkcyjnej

Układ hydrauliczny

• wzorcowo spokojna praca przy minimalnym wzroście temperatury gwarantuje najlepsze rezultaty w przypadku pracy ciągłej
• hydrauliczne przemieszczanie się stołu wzdłuż jest regulowane bezstopniowo, wysoki stopień ciągłości i miękka zmiana kierunku ruchu
• zewnętrzny agregat hydrauliczny z jednostką chłodzenia oleju zapewnia doskonałą stabilność temperatury

Programowanie

• sterowanie PLC i serwonapęd w osi Y umożliwiają proste wprowadzanie cykli szlifowania dla szlifowania płaszczyzn i rowków
• w trybie automatycznym ustalone przez operatora wartości w trybie zdzierania i wygładzania, liczba skoków wyiskrzania oraz powrót do punktu wyjścia są stosowane automatycznie
• wysokiej jakości wrzeciono obiegowe kulowe oraz mocny serwomotor zapewniają precyzję oraz dokładność powtórzeń pozycjonowania w osi Y

Magnetyczna płyta dociskowa

• seryjna, duża magnetyczna płyta mocująca do mocowania bez skrzywień
• sterownik wbudowany w układ elektryczny maszyny umożliwia łatwą obsługę, a tym samym szybkie mocowanie i rozmagnetyzowanie, co zapewnia najlepszą wydajność produkcji

Przestrzeń robocza

• Waga obrabianego przedmiotu (max): 700 kg
• Dystans od końcówki wrzeciona do powierzchni stołu: 580 mm
• Wymiary stołu: 400x800 mm
• Pierścień skali oś Y: 0,005 mm
• Pierścień skali oś Z: 0,02 mm
• Automatyczny posuw poprzeczny, oś Z: 0,5 - 10 mm
• Prędkość: 1.450 obr./min
• Automatyczny posuw pionowy: 0,005 - 0,05 mm

Drogi przesuwu

• Przesuw osi-X: 850 mm
• Przesuw osi-Y: 440 mm

Posuw roboczy

• Hydrauliczny posuw X: 7 - 25 m/min

Napęd

• Moc, napęd główny: Moc, pompa hydrauliczna 5,5 kW
• Moc, pompa hydrauliczna: 2,2 kW

Wymiary i waga

• Wymiary tarcz ściernych: 355x40x127 mm
• Wymiary ogólne (długość x szerokość x wysokość): 2,8x2,23x2,2 m
• Waga: 2.800 kg

Wyposażenie standardowe

• 2-osiowy wskażnik pozycji
• kołnierz tarczy ściernej
• system chłodzący
• trzonek wyrównujący
• lampa led
• magnetyczna płyta dociskowa
• śruby regulujące
• narzędzia
• podręcznik operatora
