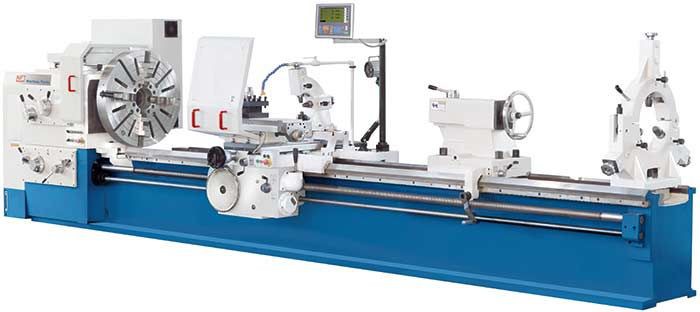

Tokarka pozioma KNUTH DL S 515/4000
KNUTH DL S 515/4000 |
SKU:
1076550
406 761,00 zł
330 700,00 zł
Skontaktuj się z naszymi handlowcami
Marcin Bączyk
+48 785 591 297
Krzysztof Kukorowski
+48 602 756 754
Opis produktu
Długość obrabianego przedmiotu (max.) 4.000 mm
Średnica obrabiania nad łożem 1.000 mm
Prześwit wrzeciona 100 mm
- wyjątkowo ciężkie, gęsto użebrowane i szerokie łoże maszyny o sztywnej, jednoczęściowej konstrukcji
- hartowane indukcyjnie i szlifowane pryzmy prowadnicze gwarantują długotrwałą precyzję i minimalne zużycie
- masywny wrzeciennik z wrzecionem głównym o wysokim stopniu dokładności, wyposażonym w łożysko wałeczkowo-stożkowe i otworem wrzeciona 100 mm zapewnia niezwykłą stabilność przy obciążeniu
- bardzo cicha praca przy maksymalnej prędkości obrotowej wrzeciona
- Joystick kontrolujący ruch elementu w osi X i Z jest bezpośrednio zamontowany dla wspomagania
- ręcznie przełączana 4-stopniowa przekładnia odboczkowa, wysokiej jakości urządzenie regulacji częstotliwości połączone z silnikiem wrzeciona głównego o mocy do 18,5 kW umożliwiają dokładne dostosowanie liczby obrotów i wysokiego momentu obrotowego do skrawania ciężkiego
- bieg szybki dla osi X i Z umożliwia szybkie pozycjonowanie suportu i skraca czas pomocniczy
- regulowane sprzęgło przeciążeniowe w skrzynce suportowej tokarki chroni mechanizm posuwów przed uszkodzeniami i awariami
- centralne, praktyczne sterowanie śrubą posuwu i do gwintowania
- przekładnia posuwów oferuje szerokie spektrum gwintów średnicowych, calowych, modułowych i metrycznych
- podstawa i górna prowadnica zaprojektowane tak, aby osiągnąć maksymalny docisk ostrza
- Wyższa dokładność
- niski wskaźnik błędu
- zwiększona wydajność
- wyniki dla różnych czasów
- dla zwiększenia produktywności
- przejrzysty duży wyświetlacz
- Specyficzne właściwości
- wygodny kształt klawiatury
- rozdzielczość: 0.01/ 0.005 mm
- Domyślne współrzędne
- pozycja osi jest podtrzymywana gdy wyświetlacz jest wyłączony
- Kalkulacja wzoru koła otworu
- funkcje kalkulatora
- miejsce na 10 narzędzi
- przełącznik promień/średnica
- konwersja mm/cale
- proste i nieskomplikowane operacje
- wyświetlacz dla sań górnych (Z0) i sań prowadnika pudełkowego (Z1), obie oddzielne i w innych trybach dla tokarek
Wyposażenie standardowe
- 3-osiowy wskaźnik pozycji
- 4-szczękowy uchwyt tarczy tokarskiej Ø 1000 mm
- 4-pozycyjny uchwyt narzedzia
- stała podtrzymka 40 do 350 mm
- podtrzymka ruchoma 30 do 120 mm
- stałe kły
- tuleja redukcyjna
- osłona uchwytu
- osłona ochronna dla suportu
- system chłodzący
- śruby fundamentowe
- lampa robocza
- narzędzia
- instrukcja obsługi
Parametry
Cechy - Tokarka pozioma KNUTH DL S 515/4000
| Przestrzeń robocza | |
| długość obrabianego przedmiotu (max.) | 4.000 mm |
| Średnica obrabiania nad łożem | 1.000 mm |
| Średnica obrotu przez support | 720 mm |
| Średnica obrabiania nad mostkiem do łoża tokarki | 1.350 mm |
| Waga obrabianego przedmiotu (max) | 4.000 kg |
| Długość mostka do łoża tokarki | 470 mm |
| Szerokość łoża | 600 mm |
| Drogi przesuwu | |
| Przesuw osi X | 550 mm |
| Przesuw osi Z | 3.800 mm |
| Przesuw osi Z1 | 250 mm |
| Zakres obrotu imaka | 90° |
| Wrzeciennik | |
| Prędkość wrzeciona | 5 - 630 obr / min |
| Prześwit wrzeciona | 100 mm |
| Gniazdo wrzeciona | A2-11 |
| Szybki posuw | |
| Przyśpieszony posuw osi X | 1.800 mm / min |
| Przyśpieszony posuw osi Z | 3.640 mm / min |
| Posuw roboczy | |
| Prędkość posuwu osi X | (64) 0,04 - 4,8 mm / min |
| Prędkość posuwu osi Z | (64) 0,08 - 9,6 mm / min |
| Prędkość posuwu osi Z1 | (64) 0,02 - 2,4 mm / min |
| Magazyn narzędzi | |
| Wymiary narzędzia | 32 x 32 mm |
| Gwintowanie | |
| Gwint metryczny | (56) 1-120 mm / (56) 0.04” - 5” |
| Gwintowanie calowe | (56) 30 - 1/4 |
| Gwintowanie, diametric | (56) 60-0,5 DP |
| Gwintowanie, module | (56) 0,5 - 60 mm |
| Konik | |
| Średnica tulei konika | 120 mm |
| Stożek konika | MT 6 |
| Wysuw tulei konika | Wysuw tulei konika |
| Napęd | |
| Moc, napęd główny | 18,5 kW |
| Moc, pompa chłodzenia | 0,15 kW |
| Moc posuwu | 1,1 kW |
| ałkowite zużycie energi | 23 kVA |
| Wymiary i waga | |
| Wymiary ogólne (długość x szerokość x wysokość) | 6,15 x 1,5 x 1,6 m |
| Waga | 8.400 kg |
