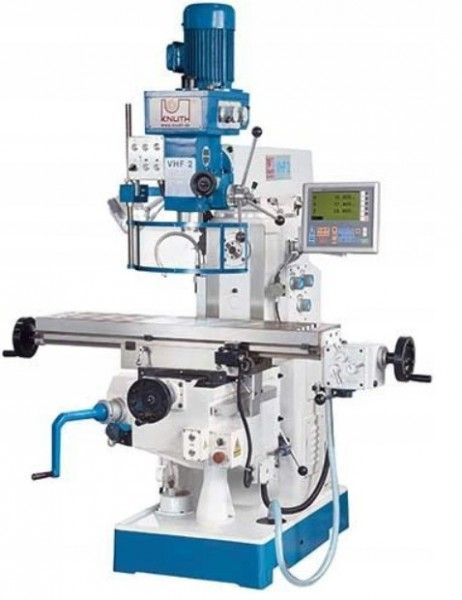

Idealne do zastosowań pojedynczych i w małych seriach oraz do szkolenia i napraw

• Wydajność wiercenia, stal 30 mm
• Przestrzeń ustawcza stołu 1.120x260 mm
• Zamocowanie wrzeciona ISO 40

Opis

• duże liczby i standaryzacja podzespołów serii VHF umożliwiają wyjątkowy stosunek jakości do ceny

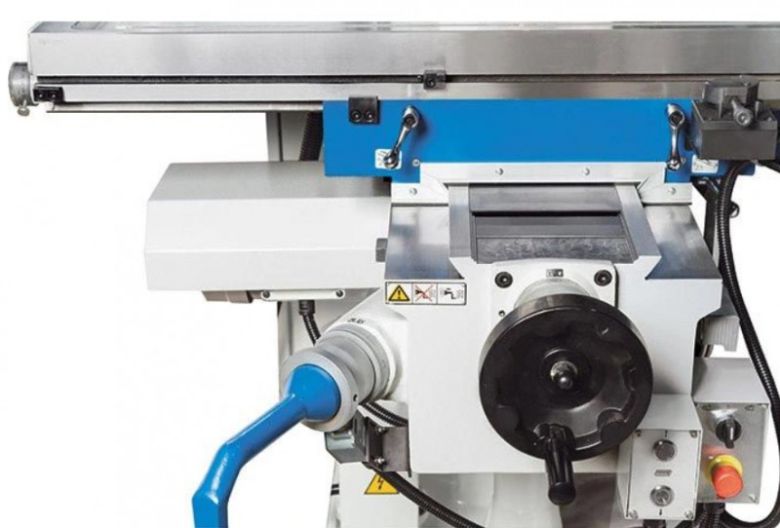

• regulacja wysokości stołu roboczego za pomocą automatycznego suwu i dosuwu precyz.
• Wszystkie 3 osie są wyposażone w urządzenia mocujące
• głowica pionowa obraca się w obie strony (± 90°), posuw narzędzia za pomocą wałka napędowego

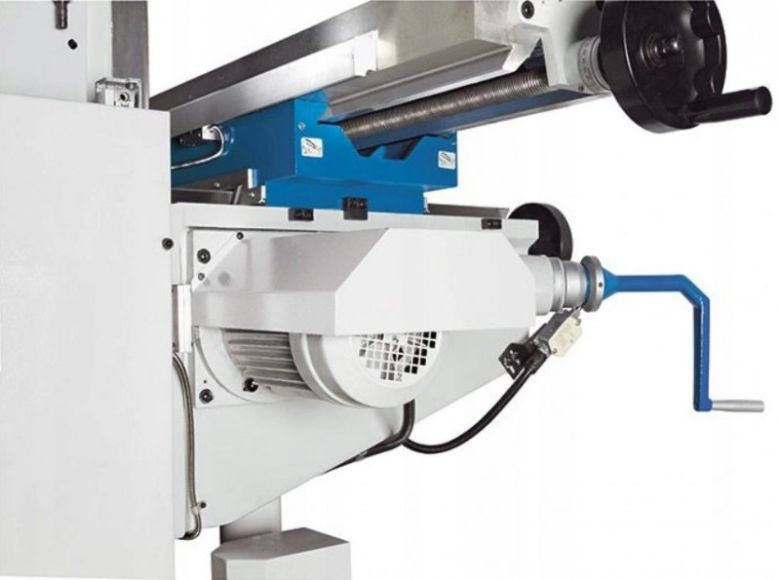

• zainstalowany posuw (wyposażenie standardowe) pozwala na poruszanie osią X za pomocą pokrętła
• do poziomej pracy wrzeciona, górna belka może być obracana, głowica regulowana ± 180° od pozycji wyjściowej. Prędkość wrzeciona regulowana na pomocą dźwigni biegów

3 osiowy wskaźnik pozycji

• Wyższa dokładność
• niski wskaźnik błędu
• zwiększona wydajność
• wyniki dla różnych czasów
• dla zwiększenia produktywności
• przejrzysty duży wyświetlacz
• Specyficzne właściwości
• wygodny kształt klawiatury
• rozdzielczość: 0.01/ 0.005 mm
• Domyślne współrzędne
• pozycja osi jest podtrzymywana gdy wyświetlacz jest wyłączony
• Kalkulacja wzoru koła otworu
• funkcje kalkulatora
• miejsce na 10 narzędzi
• przełącznik promień/średnica
• konwersja mm/cale
• proste i nieskomplikowane operacje

Przestrzeń robocza

• Wydajność wiercenia, stal: 30 mm
• Maks. średnica frezu trzpieniowego: 25 mm
• Wydajność gwintowania, stal: M 16
• Maks. średnica frezu czołowego tocznego: 100 mm
• Przestrzeń ustawcza stołu: 1.120x260 mm

Drogi przesuwu

• Przesuw osi-X: 600 mm
• Przesuw osi-Y: 270 mm
• Przesuw osi-Z: 300 mm

Pionowa głowica frezarska

• Prędkość wrzeciona (pionowo): (8) 115 - 1.750 obr./min
• Zamocowanie wrzeciona: ISO 40
• Wysuw tulei wrzeciona: 120 mm
• Występ: 160 - 610 mm
• Dystans od końcówki wrzeciona do powierzchni stołu: 60 - 360 mm

Pozioma głowica frezarska

• Prędkość wrzeciona (poziomo): (12) 40 - 1.300 obr./min
• Dystans od powierzchni stołu do poziomego wrzeciona: 0 - 300 mm

Napęd

• Moc, wrzeciono poziome: 2,2 kW
• Moc wrzeciono pionowe: 1,5 kW

Wymiary i waga

• Wymiary ogólne (długość x szerokość x wysokość): 1,71x1,48x2,1 m
• Waga: 1.400 kg

Wyposażenie standardowe

• 3-osiowy wskaźnik pozycji
• 2 długie trzpienie frezarskie (Ø22,Ø27 mm)
• zestaw tulei zaciskowych 4-16 mm z mocowaniem
• uchwyt wiertarski 16 mm
• tuleja redukcyjna ISO 40 / MT3 and ISO 40 / MT2
• system chłodzący
• lampa robocza
• narzędzia
