Dane techniczne

Przestrzeń robocza

• Przestrzeń ustawcza stołu - 730x210 mm
• Ładowność stołu (max) - 100 kg
• Rowki teowe stół, liczba - 3 szt.
• Stół T-owy (szerokość x rozmieszczenie) 14x63 mm
• Nóżka T-owa (ilość) - 2 szt.
• Nóżka T-owa (szerokość x rozmieszczenie) - 14x200 mm
• Wysuw tulei wrzeciona - 120 mm
• Występ - 278 mm
• Średnica kolumny - 115 mm
• Dystans od końcówki wrzeciona do powierzchni stołu - 600 mm
• Dystans od końcówki wrzeciona do podstawy - 1.180 mm
• Wydajność wiercenia w stali / ST37 - 40 mm
• Zakres obrotu głowicy ± 45°
• Wydajność gwintowania, stal - (ST 37) M16

Drogi przesuwu

• Przesuw osi-X - 500 mm
• Przesuw osi-Y - 190 mm
• Droga przejazdu w osi Z1/Z2 - 530 mm

Wrzeciennik

• Zakres prędkości - (12) 75 - 3.200 obr./min
• Gniazdo wrzeciona - MK 4

Szybki posuw:

• Szybki posuw - 600 mm/min

Posuw roboczy:

• Posuw - 0 - 420 mm/min

Napęd

• Moc, napęd główny - 1,5 kW
• Przekładnia, stałe obciążenie - 1,1 kW
• Moc, pompa chłodzenia - 0,04 kW

Wymiary i waga

• Wymiary ogólne (długość x szerokość x wysokość) - 0,83x0,76x1,85 m
• Waga - 390 kg

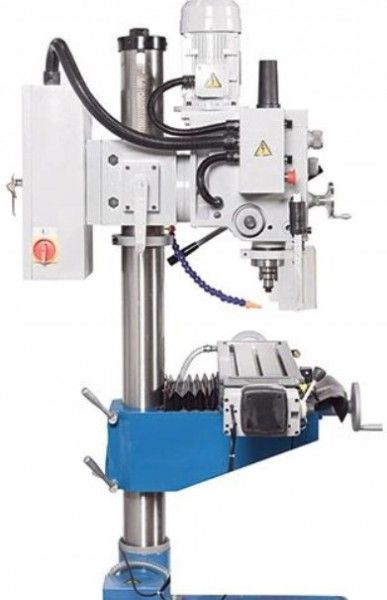

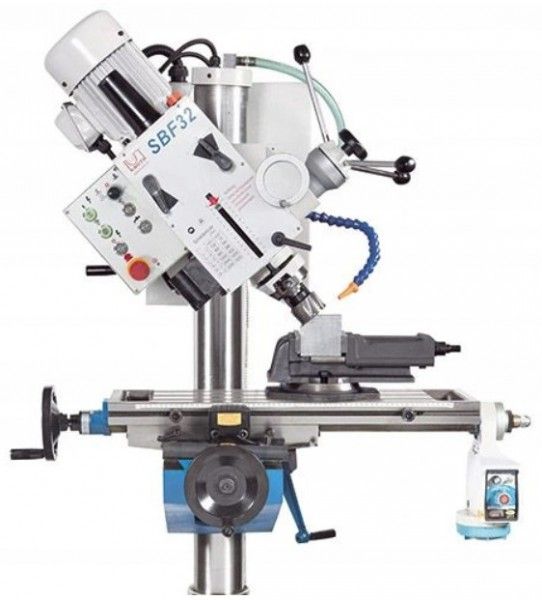

Wiercenie i frezowanie – prawdziwa wartość w rozsądnej cenie
Duży stół krzyżowy z automatycznym skokiem regulowanym bezstopniowo w osi X do wiercenia po układzie współrzędnych i do lekkiej obróbki frezarskiej
cicha przekładnia w zamkniętej kąpieli olejowej – długa żywotność i wytrzymałość
wysokiej jakości łożyskowanie wrzeciona frezarki sprawdza się przy stałych wysokich obciążeniach
możliwość dokładnej regulacji ręcznego posuwu podczas wiercenia za pomocą koła pokrętnego
załączany, automatyczny posuw z 3 stopniami przełożenia
możliwość regulacji wysokości głowicy przekładni i stołu
precyzyjna regulacja prowadnic stołu za pomocą listw klinowych
możliwość obustronnego przechyłu głowicy przekładni
zabezpieczenie uchwytów frezów za pomocą drążka rozruchowego M 16
funkcje gwintowania
zintegrowany układ chłodziwa

Wyposażenie standardowe

• jednostka gwinciarska
• posuw stołu TV 1000
• hak cięgłowy
• uchwyt wiertarski
• nakładki uchwytu narzędzia
• system chłodzący
• instrukcja obsługi
